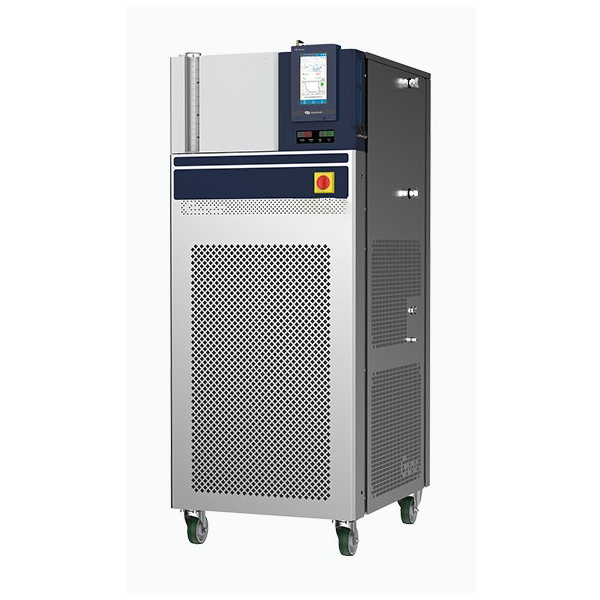

di̇nami̇k sicaklik kontrol si̇stemi̇

proses kontrolü i̇çi̇n di̇nami̇k sicaklik kontrol si̇stemi̇

Dinamik sıcaklık kontrol sistemi, geniş bir sıcaklık aralığında hızlı, kararlı ve programlanabilir sıcaklık yükselme ve düşme işlemini gerçekleştirebilen, kompresörlü soğutma ve elektrikli ısıtmayı entegre eden yüksek hassasiyetli bir sıvı sıcaklık kontrol ekipmanıdır.

Açıklama

Dinamik Sıcaklık Kontrol Sistemi

Dinamik sıcaklık kontrol sistemi reaktörler, mikro reaktörler, test üniteleri ve daha fazlası gibi yükleri bağlamak için tasarlanmıştır. Üst düzey proses geliştirme, farmasötik üretim, yeni malzeme araştırmaları ve diğer gelişmiş uygulamalar için gereklidir. Tam sıcaklık bölgesi soğutması, akıllı kontrol, gerçek zamanlı proses takibi, programlanmış eğri kontrolü ve elektronik veri yönetimi ile bu sistem, karmaşık sıcaklık kontrolü ihtiyaçları için kapsamlı çözümler sunar.

Özellikler

  1. Ultra geniş sıcaklık kontrol aralığı:80°C ila +200°C’yi kapsar ve hem derin soğutma hem de yüksek sıcaklık proses gereksinimlerini karşılar.
  2. Yüksek hassasiyetli kontrol özelliği:Sıcaklık dalgalanması ± 0,2°C’den azdır, yüksek stabilite gereksinimleri için uygundur.
  3. Tam sıcaklık bölgesi soğutma başlatma:Soğutma, soğuk bölge sınırlaması olmaksızın herhangi bir sıcaklık noktasında başlatılabilir.
  4. Çok modlu soğutma anahtarlaması:Proses ihtiyaçlarına göre sürekli, otomatik veya yasaklanmış soğutma modlarından birini seçin.
  5. Çift kontrol mekanizması:Hem “dahili sıcaklık kontrolünü” (sıvı sıcaklığı) hem de “proses sıcaklığı kontrolünü” (harici sensörler aracılığıyla reaktan sıcaklığı) destekler.
  6. Tek tip sıcaklık fonksiyonu:Hassas prosesler için ideal olan doğrusal ve kontrol edilebilir sıcaklık değişimi sağlar.
  7. Program sıcaklık kontrol sistemi:Karmaşık eğri kontrolünü destekleyen, her biri 100 segmente sahip 10 adede kadar sıcaklık programı grubu oluşturun.
  8. Veri güvenliği ve yönetimi:Tüm işlemleri ve hataları kaydeder; GMP ortamları için USB dışa/içe aktarma, elektronik imzalar ve üç seviyeli yetki yönetimini destekler.
  9. Akıllı insan-makine arayüzü:7 inç yüksek çözünürlüklü dokunmatik ekran, ayarlanan değerleri, gerçek değerleri, alarmları ve sistem durumunu gerçek zamanlı olarak görüntüler.
  10. Çok noktalı güvenlik koruması:GB 4793.6 ve IEC 61010-2-010 ile uyumludur; ekipman ve deney güvenliği için mekanik aşırı sıcaklık korumasına sahiptir.

Çalışma Prensibi

  1. Isı taşıyıcı sirkülasyonu:Hedef ekipmanla (örn. reaktör ceketi) ısı alışverişi yapmak için ısı taşıyıcıları (örn. ısı transfer yağı, su-etanol karışımı) kapalı bir döngü içinde iletir.
  2. Soğutma:Kompresör, soğutucuyu yüksek sıcaklık/yüksek basınç gazına sıkıştırır, bu gaz yoğunlaşır, kısılır ve soğutma için taşıyıcıdan ısıyı emmek üzere buharlaşır.
  3. Isıtma:Elektrikli ısıtıcı, kontrol edilen ekipmana sirküle edilen ısı taşıyıcısını hızla ısıtır.
  4. Kontrol:PID sıcaklık kontrolörü, hassas sıcaklık yönetimi için kullanıcı ayarlarına göre ısıtma ve soğutma gücünü dinamik olarak ayarlar.
  5. Dahili kontrol modu:Çıkış sıvısı sıcaklığını kontrol hedefi olarak kullanır.
  6. Proses kontrol modu:Reaktan sıcaklığı geri bildirimine dayalı olarak sıcaklığı kontrol etmek için reaktör içinde Pt100 sensörü kullanır.

Tipik Uygulama Alanları

  1. İnce kimyasallar ve organik sentez:Hızlı, hassas sıcaklık değişimleri ve reaksiyon kontrolü için (örn. Grignard reaksiyonu, nitrifikasyon, düşük sıcaklıkta birleştirme).
  2. Farmasötik proses kontrolü:API sentezi, kristalizasyon ve sıcaklık kontrollü titrasyon dahil olmak üzere GMP ve FDA uyumlu üretim.
  3. Yeni enerji malzemeleri geliştirme:Elektrolit performans testi, çekirdek termal tepki analizi ve süper iletken malzeme araştırmalarında kullanılır.
  4. Reaksiyon kinetiği ve termal analiz:Malzeme termal tepkisi ve reaksiyon ısısı süreçleri çalışmalarını destekler.
  5. Kimyasal amplifikasyon araştırması:Pilot ve sürekli reaksiyon sistemlerinde proses termal yönetiminin simülasyonu ve doğrulanması için.
Teknik Parametreler
proses kontrolü i̇çi̇n di̇nami̇k sicaklik kontrol si̇stemi̇
ModelDTC10-6WDTC10-6DTC20-6WDTC20-6
Sıcaklık aralığı-80°C ila +200°C-50°C ila +200°C
Sıcaklık kararlılığı±0.5°C
Ekran7 inç dokunmatik ekran
Sıcaklık göstergesi çözünürlüğü0.01°C, 0,1°C, 1°C
Dahili sıcaklık sensörüpt100
Proses Sıcaklık Sensörüpt100 4 telli, isteğe bağlı
İletişim arayüzüUSB, RS485, RS232, RJ45
Isıtıcı Nominal Gücü6kw7.5kw
Soğutma gücü200°C 50°C ve 0°C'de 3kw, -20°C'de 2,8kw, -40°C'de 2,6kw, -60°C'de 1,35kw, -80°C'de 0,21kw200°C ve 50°C'de 5kw, 0°C'de 3.7kw, -20°C'de 3.1kw, -40°C'de 1.2kw, -50°C'de 0.3kw
Soğutma yöntemisu soğutmahava soğutmasu soğutmahava soğutma
soğutucu akışkanlarR404A, R23R404A
Sirkülasyon pompası tipimanyetik sürücü
Sirkülasyon pompası Akış hızıdakikada 30Ldakikada 45L
Sirkülasyon pompası Basınç2bar1.4bar
Sirkülasyon Arayüz BoyutuG3/4
Isı taşıyan ortamın maksimum viskozitesi30cp
Soğutma suyu bağlantı borusu boyutuRc1/2Rc1/2
Soğutma suyu akışıdakikada 15Ldakikada 15L
Isı taşıyıcı ortam dolum hacmi6L
Isı taşıyıcı ortam genleşme tankı kapasitesi8L
koruma sınıfıIP20
kirlenme seviyesi2
Çevresel sıcaklık5°C ila 35°C
Güç kaynağı380Vac, 50Hz, 3 faz
Dış boyutlar685Wx860Dx1626H mm
Ağırlık260kg280kg230kg250kg
