patlamaya dayanıklı sirkülasyon ısıtma termostatı

patlamaya dayanıklı soğutmalı sirkülasyonlu ısıtma termostatı

Patlamaya dayanıklı sirkülasyonlu ısıtma termostatı, otomatik sıcaklık artışı ve hızlı soğutma iki yönlü ayarlama özelliğine sahip, yanıcı ve patlayıcı tehlikeli yerler için uygun bir tür yüksek hassasiyetli sıcaklık kontrol cihazıdır.

Açıklama

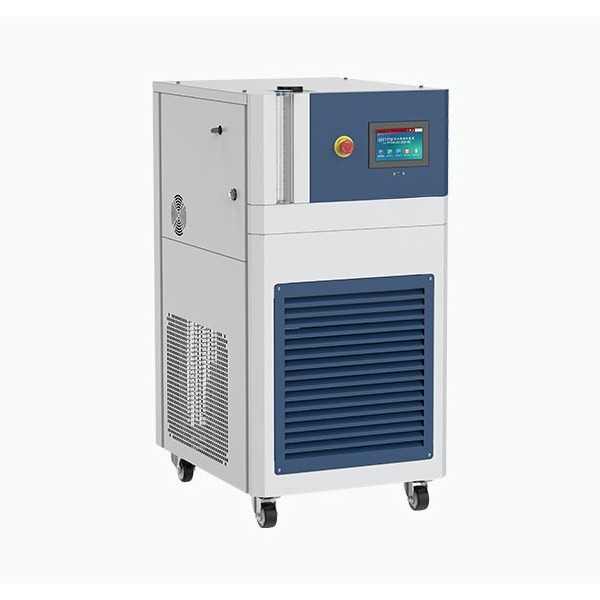

Patlamaya Dayanıklı Sirkülasyonlu Isıtma Termostatı

Patlamaya dayanıklı sirkülasyonlu ısıtma termostatı, tehlikeli ortamlarda güvenli ve istikrarlı çalışma için tasarlanmıştır. Tamamen kapalı bir sirkülasyon yapısı, basınca ve korozyona dayanıklı bileşenler ve patlamaya dayanıklı bir elektrik sistemi ile patlayıcı gaz ortamlarında güvenilir performans sağlar ve hava soğutmalı ve su soğutmalı yoğuşma modlarını destekler.

Özellikler

  1. Tehlikeli ortamlar için üretilmiştir:Tüm elektrikli bileşenler, bağlantı kutuları ve işletim sistemleri patlamaya dayanıklı spesifikasyonlara uygundur ve patlayıcı gaz ortamlarında güvenli çalışma sağlar.
  2. Geniş sıcaklık aralığında çalışma:40°C ila +200°C arasında güvenilir bir şekilde çalışır, sıcak ve soğuk dönüşümlü reaksiyon ihtiyaçları için uygundur.
  3. Entegre modül tasarımı:Yüksek sinerjik işlevler için soğutma, ısıtma, sirkülasyon ve akıllı kontrolü tek bir kompakt sistemde birleştirir.
  4. Çift yoğuşma modu:Bağımsız çalışma için hava soğutmalı, merkezi fabrika soğutması için su soğutmalı, hem enerji tasarruflu hem de verimli.
  5. Hassas akıllı kontrol:Gerçek zamanlı görüntüleme ve eğri takibi için dahili 7 inç dokunmatik ekran ile sabit değer ve çok aşamalı program sıcaklık kontrolünü destekler.
  6. Güçlü program kontrolü:Her biri 100 segmente sahip 120 adede kadar sıcaklık programı grubu yapılandırın. Doğrusal sıcaklık artışı/düşüşü, yalıtım segmenti dönüşümü ve karmaşık proses kontrolünü destekler.
  7. Güçlü iletişim ve entegrasyon:RS485 ve MODBUS RTU protokol desteği, uzaktan izleme için DCS ve PLC sistemlerine erişim sağlar.
  8. Çoklu güvenlik koruması:Kapsamlı güvenlik için aşırı sıcaklık, aşırı akım, gecikmeli başlatma, yüksek voltaj alarmı, termal koruma, arıza kapatma ve daha fazlası.
  9. Kararlı sıvı sirkülasyonu:Sıvı seviyesi izleme ve genleşme tankı otomatik ayarı, ısı transfer sıvısı stabilitesini korur ve sızıntıları veya geri akışı önler.
  10. Mükemmel malzeme seçimi:Temel bileşenlerde korozyona, basınca, düşük ve yüksek sıcaklıklara karşı direnç sağlayan 304 paslanmaz çelik ve polimer patlamaya dayanıklı malzemeler kullanılır.

Çalışma Prensibi

  1. Soğutma mekanizması:Döner rotorlu kompresörlü soğutma kullanır; soğutucu akışkan ısıyı emmek ve hızlı soğutma sağlamak için sıkıştırma, yoğunlaştırma, kısma ve buharlaştırma işlemlerine tabi tutulur. Kondenser seçenekleri arasında hava soğutmalı kanatlı ve su soğutmalı koaksiyel borulu ısı eşanjörleri bulunur.
  2. Isıtma mekanizması:Hızlı tepki ile hızlı, homojen ısıtma için ısı taşıyan ortama yerleştirilen flanş tipi termal yağ ısıtıcı, 200°C’ye kadar muhafaza edebilir.
  3. Akışkan sirkülasyon prensibi:Yüksek/düşük sıcaklığa dayanıklı korumalı pompa, ısı transfer akışkanını kapalı yüksek hızlı bir döngüde hareket ettirir. Genleşme kabı, kararlı çalışma için termal genleşmeden kaynaklanan hacim değişikliklerini emer / serbest bırakır.
  4. Kontrol mantığı:PID algoritması, hassas sıcaklık kontrolü için ısıtma/soğutma gücünü otomatik olarak ayarlar. Sabit değer/program kontrolü, eşit sıcaklık artışı/düşüşü, ısı koruma ve gerçek zamanlı veri kaydını destekler. Dokunmatik ekran ayarlanan sıcaklığı, gerçek sıcaklığı, çalışma süresini ve arıza durumunu gösterir.

Tipik Uygulama Senaryoları

  1. Petrokimya alanı:Tehlikeli maddelerin taşınması için reaksiyon sıcaklığı kontrolü gerektiren sentez, saflaştırma, katalitik prosesler.
  2. Farmasötik ve biyolojik reaksiyonlar:GMP atölyesi patlamaya dayanıklı gereksinimleri olan hammadde sentezi, fermantasyon, kristalizasyon.
  3. Yeni enerji endüstrisi:Batarya yaşlanma testi, süper iletken malzeme araştırması, patlamaya dayanıklı sıcaklık kontrolü ile yakıt hücresi soğutması.
  4. Boya, boyalar, mürekkep endüstrisi:Reaktör sıcaklık kontrolü veya organik çözücü ortamlarında yoğuşma toplama.
  5. Bilimsel araştırma/üniversite laboratuvarları:Yanıcı reaktifler içeren deneysel reaksiyon sistemleri, personel güvenliğinin sağlanması.
  6. Hidrojen üretim/depolama sistemleri:Yüksek basınç koşulları altında kararlı çalışma için hidrojenle ilgili ekipmanın sıcaklık kontrolü.
Teknik Parametreler
patlamaya dayanıklı soğutmalı sirkülasyonlu ısıtma termostatı
Model HC20-18(W) HC20-11(W) HC20-7(W)
Sıcaklık aralığı -40°C ila +200°C
Sıcaklık kararlılığı ±0.5°C
Genel güç 5.7kw 11.1kw 18.6kw
200°C'de soğutma gücü 12kw 6kw 3kw
100°C'de soğutma gücü 8.6kw 6kw 3kw
25°C'de soğutma gücü 5.8kw 4.5kw 2.4kw
10°C'de soğutma gücü 4.5kw 4.2kw 1.4kw
20°C'de soğutma gücü 3.5kw 3.2kw 1.2kw
30°C'de soğutma gücü 2kw 2kw 0.85kw
40°C'de soğutma gücü 1.1kw 1.1kw 0.25kw
Isıtıcı Nominal Gücü 12kw 6kw 3kw
Soğutma yöntemi hava soğutma veya su soğutma
soğutucu akışkanlar R404A
Sirkülasyon pompası Akış hızı dakikada 45L dakikada 30L dakikada 25L
Sirkülasyon pompası Basınç 1.4bar
Sirkülasyon Arayüz Boyutu R3/4
Isı taşıyan ortamın maksimum viskozitesi 30cp
Gürültü seviyesi 68db 65db 68db
iletişim arayüzü usb, RS485
koruma sınıfı IP20
kirlenme seviyesi 2
Çevresel sıcaklık 5°C ila 35°C
Güç kaynağı 380Vac, 50Hz, 3 faz
Güncel 33A 20A 10.5A
Elektrik Bağlantı Yöntemleri üç fazlı dört telli sistem
Dış boyutlar 755Wx1300Dx1795H mm 655Wx1000Dx1480H mm
Ağırlık 460kg 430kg 270kg
